Столбики СС

Столб сигнальный СС обозначает трассу газопровода и её характерные точки — начало, конец, повороты — вне пределов промышленной и жилой застройки.

Основная задача столба — вывести на поверхность проводники сигнально-локализационной ленты, соединить их и подключить к заземлителю через контактную пластину. Пластина позволяет отключить ленту от заземлителя и подключить к ней генератор частоты, чтобы определить трассу трубопровода искателем — без вскрытия грунта.

Столб представляет собой пластмассовый корпус с крышкой и внутренним замком; ключи к замкам различных столбов взаимозаменяемы. Устанавливается на металлическое основание, конструкция защищает оборудование внутри от осадков.

Назначение

вывод и подключение проводника сигнально-локализационной ленты

Корпус

пластмассовый, с крышкой и внутренним замком

Толщина стенки

6,7 / 6,2 мм

Температура эксплуатации

от −60 до +60 °С

Влажность

до 98 % при +25 °С

Климатическое исполнение

УХЛ 1 по ГОСТ 15150-69

ТУ

BY 691763097.004-2018

• Основные сведения и технические данные столба сигнального (PDF)

Цена

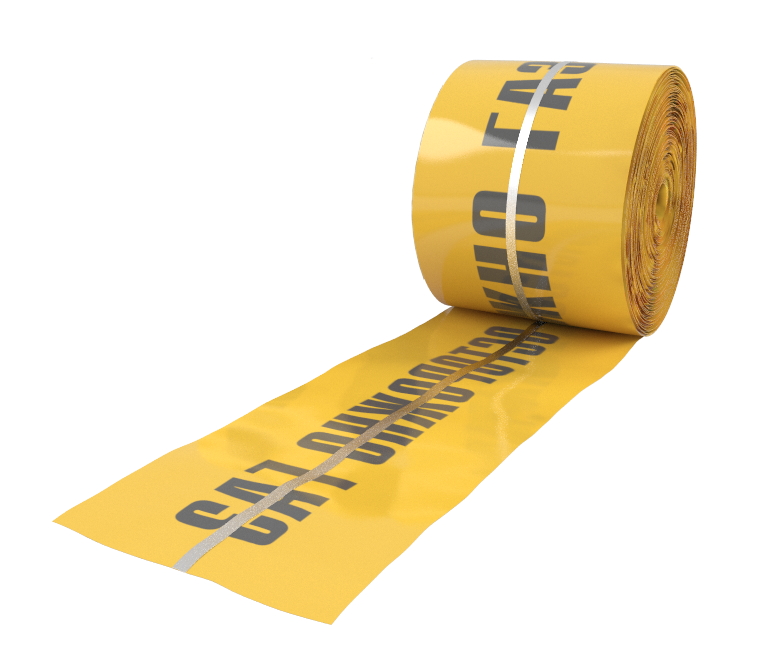

Лента сигнально-локализационная «Осторожно газ»
