- в 5 разпрочнее кирпича на удар и сжатие
- 14,7 МПапрочность на разрыв
- 12,5–18 кНусилие разрыва ленты 250 мм
- 50 мрулон, ширина 125 и 250 мм
Организация, повредившая подземный кабель, восстанавливает его за свой счёт и получает штраф. Но дороже денег обходится само отключение: без электричества остаются жилые дома, производства и социальные объекты, а авария выходит за рамки одной строительной площадки.
Чтобы этого не происходило, ООО «РеполимерЭнерго» разработало и выпускает ленту защитно-сигнальную (ЛЗС). Она рассчитана так, чтобы стать труднопреодолимым препятствием и для землеройной техники, и для тех, кто копает вручную.
Почему ЛЗС надёжнее кирпича
Испытания на сжатие и ударную нагрузку показали: прочность ленты примерно в пять раз выше, чем у кирпича — традиционной защиты кабельных сетей. При откапывании лопатой или ломом лента защищает кабель лучше.
Земляные работы сегодня почти всегда механизированы, поэтому размеры и механические характеристики ленты были доработаны. Получился защитный материал с прочностью на разрыв 14,7 МПа, который выпускается в рулонах по 50 метров.
Что происходит при захвате ковшом
Усилие, которое развивают гидроцилиндры ковша экскаватора на базе МТЗ-82, — около 4 кН. Чтобы разорвать ленту ЛЗС шириной 250 мм, нужно приложить от 12,5 до 18 кН, в зависимости от того, как лента легла на ковш. Не заметить такое сопротивление машинист не может — работа останавливается до того, как повреждён кабель.
Даже если ковш захватит кабель вместе с лентой, лента продолжит его защищать. С кирпичом наоборот: его острые обломки только ускорят повреждение изоляции.
Ленту не вытянуть из грунта
Может показаться, что экскаватор зацепит ленту, вытянет её из-под слоя земли, а потом доберётся и до кабеля. На деле на стандартном рулоне — ширина 250 мм, длина 50 метров — после засыпки траншеи оказывается около 11 тонн грунта, и чтобы вытянуть ленту, понадобится усилие больше 55 кН. Она этого не выдержит. Стянуть засыпанную грунтом ленту с кабеля не удастся даже с её отрезка в 18 метров.
Характеристики

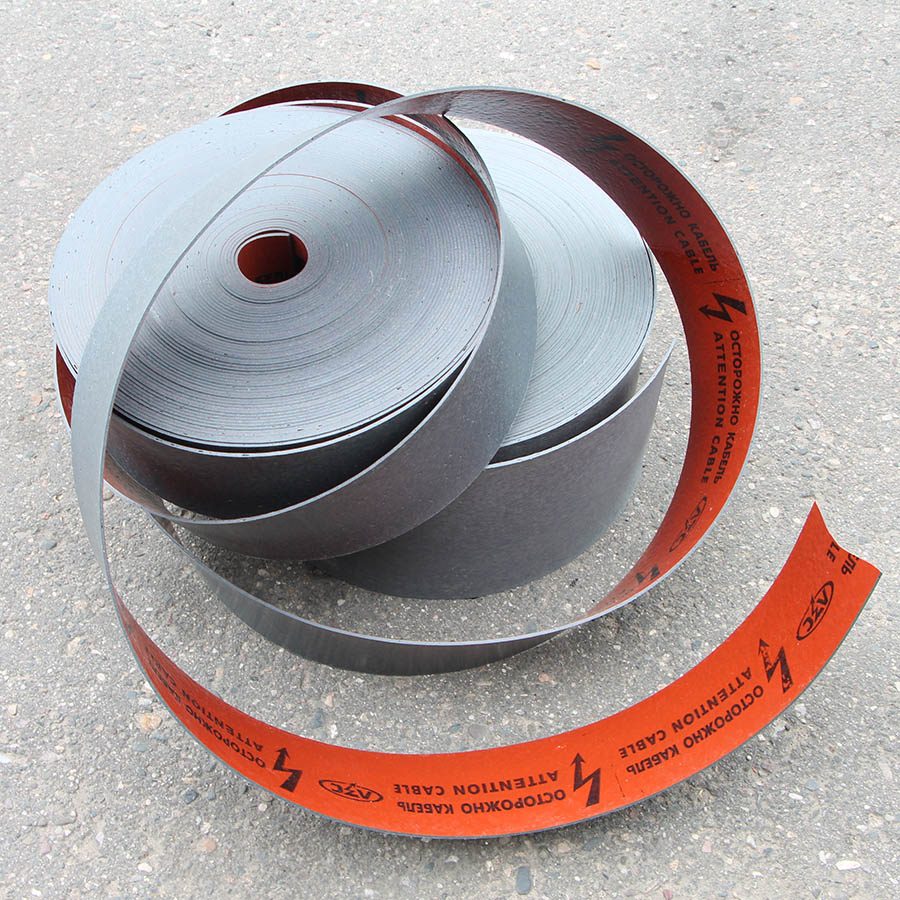

- Ширина
- 125 и 250 мм
- Толщина
- 3,5 мм
- Длина рулона
- 50 м
- Прочность на разрыв
- 14,7 МПа
- Усилие разрыва, лента 250 мм
- 12,5–18 кН
- Материал
- полиэтилен высокого давления (ПВД)
- Кабельные линии
- напряжением до 35 кВ
- Технические условия
- ТУ BY 101333870.002-2009
